Produktdetails:
|
| Typ: | OTDR | Verwenden: | FTTX |
|---|---|---|---|
| Garantiezeit: | 3 Jahre | Netzwerk: | ODN |
| Hafen: | Shanghai/Ningbo |
Anzeige | 50,6-Zoll-TFT-Touchscreen (640×480) |
Verbindungsfähigkeit | USB ((Typ A × 1, Typ B × 1) |
Speicherkapazität | 16 GB |
Stromversorgung | Wiederaufladbare Li-Ion-Batterie: 7.4V/2500mAh * 2 Stück / Wechselstromadapter |
Akkulaufzeit | 10 Stunden Dauerbetrieb |
Operation Temp. | -10°C bis 50°C |
Speichertemperatur. | -20°C bis 70°C |
Luftfeuchtigkeit | 0 - 95% (nicht kondensiert) |
Gewicht | 1.1kg (einschließlich Batterie) |
Abmessungen (L × W × H) | 215 × 155 × 68 mm |
OTDR-Modul | Wellenlänge (± 20 nm) | Dynamischer Bereich(1)(dB) | EDZ (m)(2) | ADZ (m)(2) |
LOT5100-SD28 | 1310/1550 | 28/26 | 1 | 5 |
LOT5100-SD32 | 1310/1550 | 30/32 | 1 | 5 |
LOT5100-SD35 | 1310/1550 | 35/33 | 1 | 5 |
LOT5100-SD40 | 1310/1550 | 40/38 | 1 | 5 |
LOT5100-SD42 | 1310/1550 | 42/40 | 1 | 5 |
LOT5100-SS26 | 1625 | 26 | 1 | 5 |
Einheitliche Genehmigung für den Betrieb von Fahrzeugen | 1625 | 32 | 1 | 5 |
LOT5100-SS35 | 1625 | 35 | 1 | 5 |
LOT5100-SS38 | 1625 | 38 | 1 | 5 |
LOT5100-SP35 | 1310/1490/1550 | 35/33/33 | 1 | 5 |
Einheitliche Genehmigung für den Betrieb von Fahrzeugen | 1310/1550/1625 | 35/33/32 | 1 | 5 |
LOT5100-ST40 | 1310/1550/1625 | 40/38/37 | 1 | 5 |
Einheitliche Genehmigung für den Betrieb von Fahrzeugen | 1310/1550/1625 | 42/40/38 | 1 | 5 |
LOT5100-MD26 | mit einer Breite von nicht mehr als 15 mm | 22/26 | 1.2 | 8 |
LOT5100-SM28 | 1310/1550/850/1300 | 28/26/22/26 | 1 (SM) /1.2 (MM) | 5 (SM) / 8 (MM) |
LOT5100-SM35 | 1310/1550/850/1300 | 35/33/22/26 | 1 (SM) /1.2 (MM) | 5 (SM) / 8 (MM) |
LOT5100-SM40 | 1310/1550/850/1300 | 40/38/22/26 | 1 (SM) /1.2 (MM) | 5 (SM) / 8 (MM) |
Breite des Pulsens | SM: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1us, 2us, 5us, 10us, 20us |
MM: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1us, 2us | |
Min. Probenauflösung | 00,05 m |
Max. Probenahmepunkt | 256,000 |
Linearität | ≤ 0,05 dB/dB |
Abwicklung von Verlusten | 0.001 dB |
Auflösung der Entfernung | 00,01 m |
Abstandsgenauigkeit | ± (1m+Messweite × 3×10-5+Auflösung der Probenahme) (ohne IOR-Unsicherheit) |
Verringerungsgenauigkeit | ± 0,05 dB/dB |
Genauigkeit der Reflexion | Einzelmodus: ±2 dB, Mehrmodus: ±4 dB |
Anschluss | FC/UPC &. SC/UPC (Standard) |
Standardpaket | Hauptgerät, Lithium-Batterie*2, Touch Pen, 16G Speicherkarte, Handbuch, Software, Mini-USB-Kabel, Netzausrüstung, Handtasche, Kalibrierbericht. |
Visueller Fehlerlocator | ||
Wellenlänge | 650 nm | |
Ausgangsleistung | 10 MW @CW | |
Häufigkeit | CW/2Hz | |
Stabilisiertes Laserquellenmodul | ||
Wellenlänge | 1310 nm, 1550 nm | |
Ausgangsleistung | -5 dBm±2 dB @CW | |
Häufigkeit | CW/270Hz/1KHz/2KHz | |
Modul für Leistungsmesser | ||
Kalibrierte Wellenlänge | 850nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm, 1650nm | |
Messbereich | A: -70 dBm - +10 dBm (-60 dBm - +6 dBm @ 850 nm) B: -50 dBm - +23 dBm (-40 dBm - +20 dBm @ 850 nm) | |
Detektortyp | InGaAs | |
Auflösung der Anzeige | 00,01 dB | |
Genauigkeit | Der Prüfstand muss in der Lage sein, die Prüfungen zu erledigen. | |

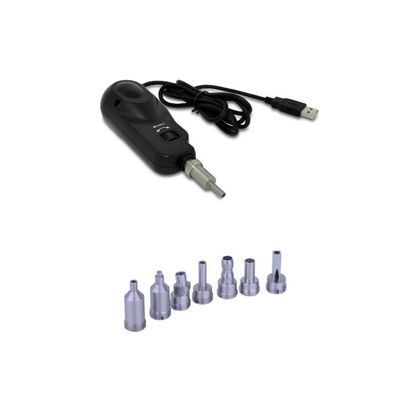

Modul für die Inspektion optischer Verbindungen - LFM | ||
Vergrößerung | 400x | |
Auflösungsquote | 00,75 μm | |
Herr, ich bin hier. | 1/3 Dezimeter 1,3 Millionen Pixel | |
Gewicht ((kg) | Sonde (0,14) | |
Abmessungen ((cm) | Sonde (22*3*3) | |
Arbeit/Lagerung | -20°C bis +50°C / -30°C bis +60°C | |
USB-Schnittstelle | 1.0/1.1/2.0 | |
Tipps (Standard) | FC/SC/ST/E2000 / LC/MU UPC-Anschluss FC/SC/ST/E2000 / LC/MU UPC-Schotte | |
Tipps (optional) | FC/SC/ST/E2000 / LC/MU APC Verbindung SC/FC/LC APC-Schotte | |
